REFERENSSIPAINEET
Ilmanvaihtokoneissa käytetään nykyään lähes poikkeuksetta suoravetoisia kammiopuhaltimia. Yksi tämän puhallintyypin tuomista eduista on mahdollisuus mitata puhaltimen läpi virtaava ilman tilavuusvirta ns. referenssipaine-eron perusteella.

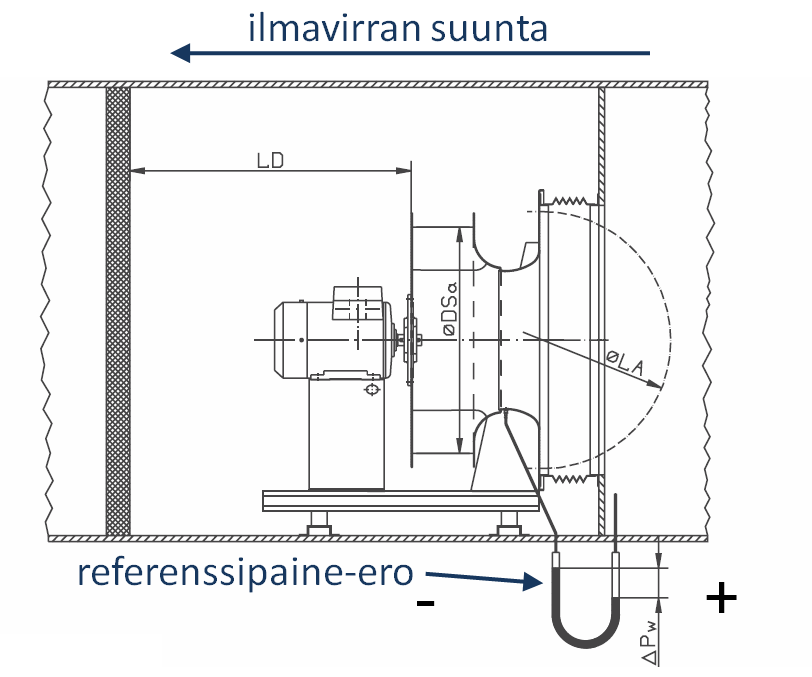

Referenssipaine-ero on puhaltimen kehällä olevan mittarenkaan ja puhaltimen imupuolen staattisten alipaineiden erotus.
Referenssipaine ei ole siis puhaltimen tuottama kokonaispaineenkorotus vaan sen ainoa tehtävä on auttaa ilmavirran mittaamisessa. Mittarengas löytyy puhaltimista aina vakiona ja tarvittavat mittayhteet ovat meidän koneissa aina valmiiksi vedetty koneen rungon läpi.
FläktWoodsin puhaltimet
Recair käyttää pääasiassa FläktWoodsin GP-sarjan puhaltimia (GPEV, GPEB ja GPPM), joiden ilmavirta lasketaan
referenssipaine-eron perusteella seuraavalla kaavalla:
Eli: ilmavirta [kuutiota sekunnissa] = neliöjuuri referenssi-paine-erosta jaettuna k-kertoimella
FläktWoods GP-puhaltimien k-kertoimia
| puh.koko | k-kerroin |
| 220 | 68,87 |
| 250 | 54,81 |
| 280 | 41,27 |
| 315 | 36,22 |
| 350 | 29,05 |
| 400 | 22,05 |
| 450 | 18,21 |
| 500 | 14,88 |
| 560 | 11,81 |
| 630 | 9,21 |
| 710 | 7,28 |
| 800 | 5,84 |
| 900 | 4,46 |
| 1000 | 3,54 |
Puhaltimen koko ilmoitetaan Recairin koneajoissa puhaltimen tiedoissa ja myös puhallinkoodissa. Puhallinkoodista joskus jätetään viimeinen nolla pois ja eteen lisätään yksi nolla lisää, merkinnät GPEB-1-022 ja GPEB0220 tarkoittavat puhallinkokoa 220, jonka k-kerroin on 68,87. Koneajoissa referenssipaine-ero on laskettu valmiiksi mitoitusilmavirralla, mutta jos ilmavirtaa pitää lisätä tai vähentää, pitää laskentakaavat kertoimineen olla hallussa.
Esimerkki
Puhallin: GPEB 500
K-kerroin: 14,88
Mitattu referenssipaine-ero Δp = 886 Pa
Ilmavirta = (886 Pa)^0,5 / 14,88 = 2,0 m3/s
Ja toisinpäin
Jos tiedetään haluttu ilmavirta [m3/s], niin tarvittavan referenssipaineen voi laskea kaavalla:
Sama kätevästi Excel-taulukossa
Kaikki ylläolevat arvot ja niiden laskentakaavat löytyvät myös käyttäjäystävällisessä muodossa pienestä Excel-taulukosta
→ Lataa GP-referenssipainetaulukot (Excel, 28 kB)
Ziehl-Abeggin puhaltimet
Recair Smart -sarjassa käytettiin aiemmin pääasiallisesti saksalaisen Ziehl-Abeggin puhaltimia. Myös Modular-koneissa niitä saatetaan käyttää, varsinkin puhallinkoosta 1120 ylöspäin. Ilmavirran voi laskea samalla kaavalla kuin FläktWoodsin puhaltimissa, kun käyttää seuraavan taulukon k-kertoimia.
Huom! Ziehl-Abegg itse käyttää vähän eri näköistä kaavaa (ja C-kertoimia), josta tulee ilmavirran yksiköksi kuutiota tunnissa [m3/h], mutta alla olevan taulukon k-kertoimilla pitää käyttää nimenomaan FläktWoodsin ylläolevaa kaavaa ja yksiköksi tulee kuutiota sekunnissa [m3/s].
Ziehl-Abegg ER..C ja RH..C-puhaltimien k-kertoimia
| puh.koko | k-kerroin |
| 220 | 76,60 |
| 250 | 60,00 |
| 280 | 48,00 |
| 315 | 37,89 |
| 350 | 29,75 |
| 400 | 23,38 |
| 450 | 18,27 |
| 500 | 14,29 |
| 560 | 11,69 |
| 630 | 9,45 |
| 710 | 7,35 |
| 800 | 5,81 |
| 900 | 4,56 |
| 1000 | 3,60 |
| 1120 | 2,92 |
Ja nämäkin kätevästi Excel-taulukossa
Kaikki ylläolevat arvot ja niiden laskentakaavat löytyvät myös käyttäjäystävällisessä muodossa pienestä Excel-taulukosta
→ Lataa Ziehl-referenssipainetaulukot (Excel, 30 kB)
Ebm Papstin puhaltimet
Vuodesta 2013 alkaen molempiin konesarjoihin on saanut myös Ebm Papstin EC- eli tasavirtapuhaltimia.
Huom! Kuten Ziehl-Abegg, EBM Papst itse käyttää vähän eri näköistä kaavaa (ja C-kertoimia), josta tulee ilmavirran yksiköksi kuutiota tunnissa [m3/h], mutta alla olevan taulukon k-kertoimilla pitää käyttää nimenomaan FläktWoodsin ylläolevaa kaavaa ja yksiköksi tulee kuutiota sekunnissa [m3/s].
EBM Papst R3G-puhaltimien k-kertoimia
| puh.koko | k-kerroin |
| 250 | 51,43 |
| 280 | 38,71 |
| 315 | 31,03 |
| 350 | 24,32 |
| 400 | 19,15 |
| 450 | 15,00 |
| 500 | 12,81 |
| 560 | 10,34 |
| 630 | 8,22 |
| 710 | 6,61 |
| 800 | 5,18 |
| 900 | 4,00 |
Ja nämäkin kätevästi Excel-taulukossa
Kaikki ylläolevat arvot ja niiden laskentakaavat löytyvät myös käyttäjäystävällisessä muodossa pienestä Excel-taulukosta
→ Lataa EBM-referenssipainetaulukot (Excel, 30 kB)
